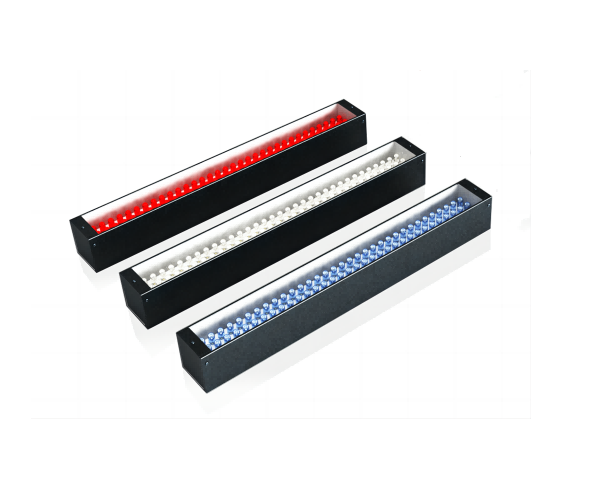

条形光源 FL-B
[特点】
对长条形样品均匀打光
安装角度灵活,可自由调整打光角度和高度
可搭配扩散片或偏光片,达到去除高反光的效果
玻璃边缘破片检测
连接器端子检测
印刷体表面字符OCR检测
【型号说明】
FL | - | B | - | 100 | X | 19 | W |
① | ② | ③ | ④ | ⑤ |
① :品牌
② :条形光源系列
③ :长度,单位:mm
④ :宽度,单位:mm
⑤ :颜色 - R红色,G绿色,B蓝色,W白色,IR红外,UV紫外
· 全部型号可加扩散板/偏光片板

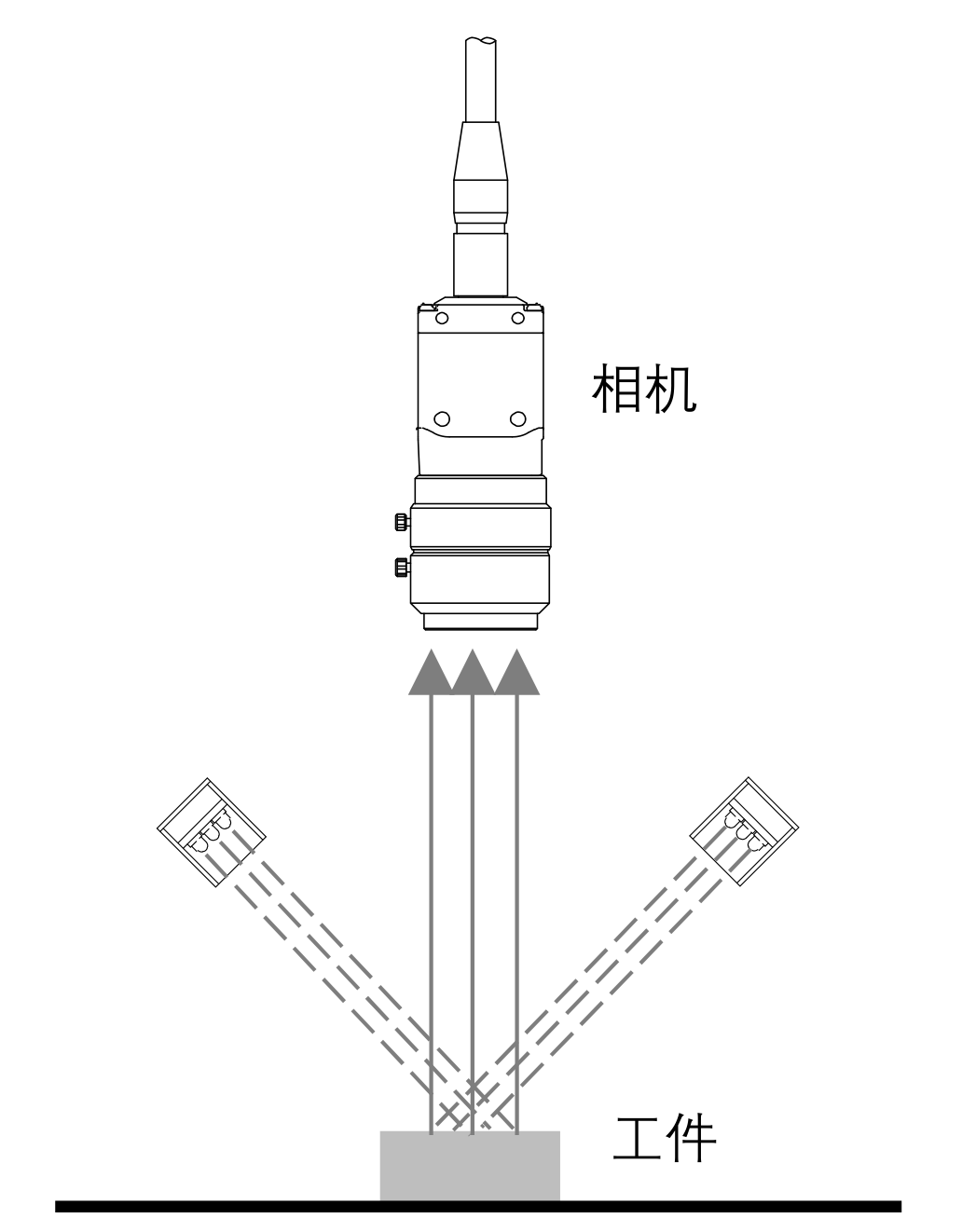

【安装示意图】

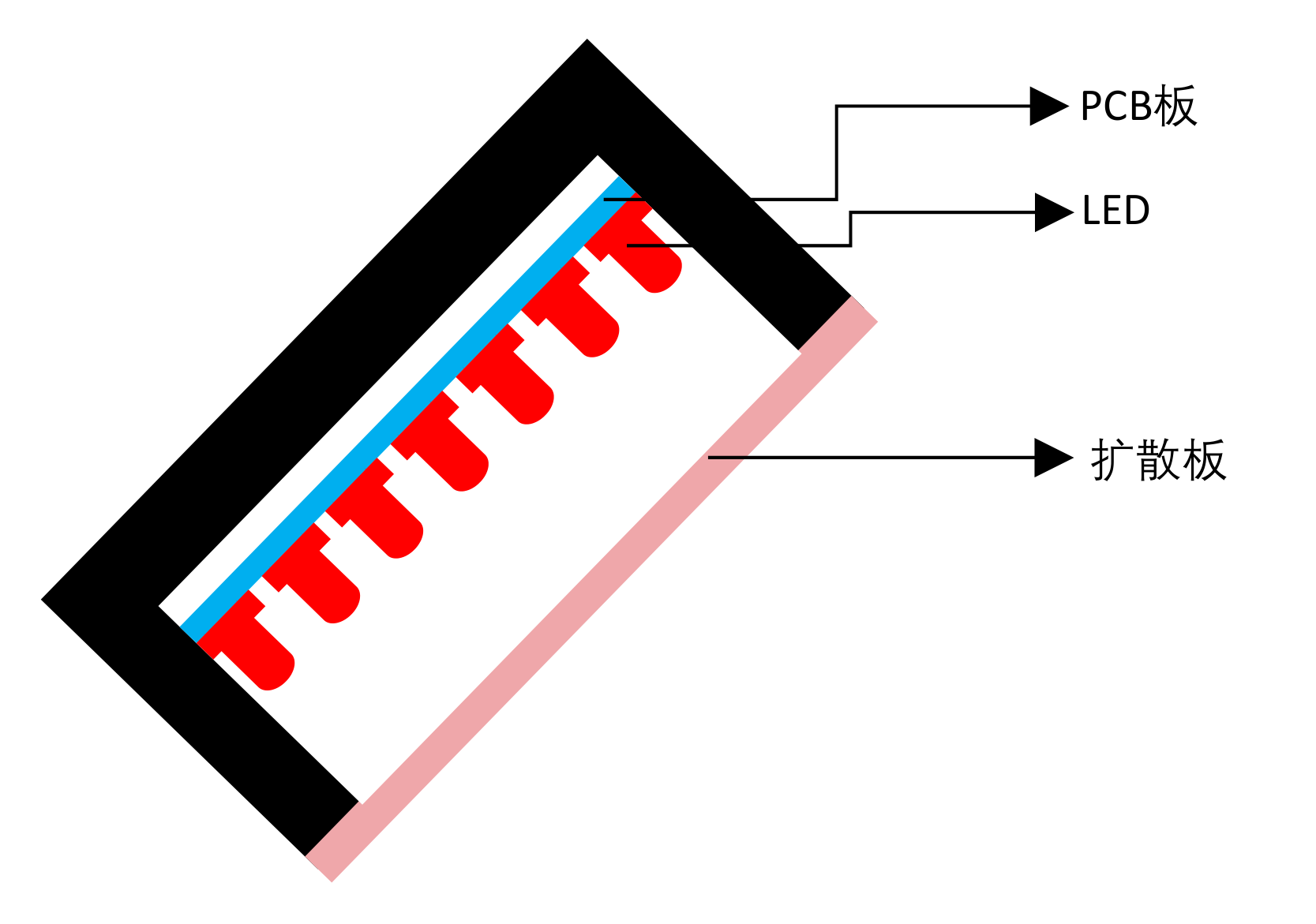

【结构示意图】

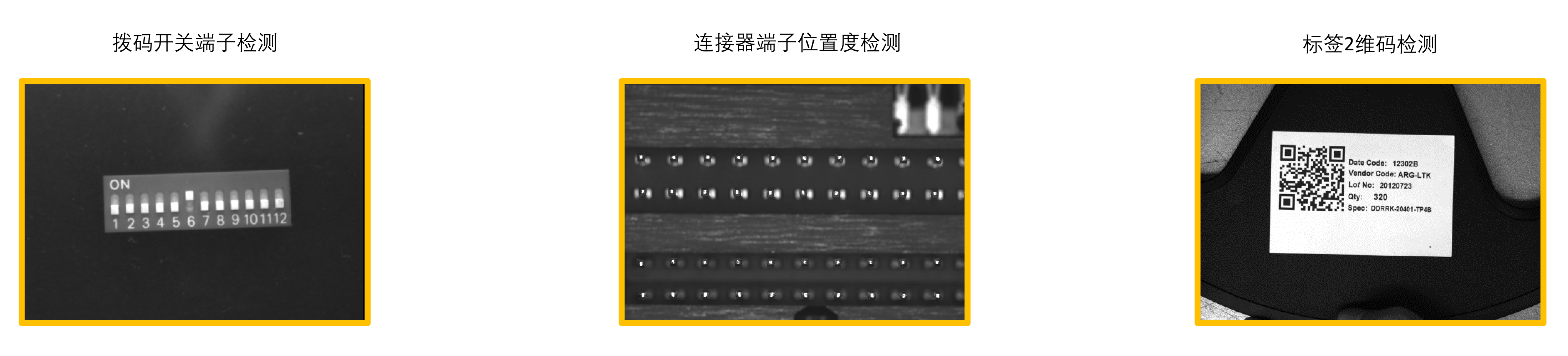

【检测效果图】
【参数表】
型号 | 电压 | 功率(R) | 功率(G/B/W) | 长度mm | 宽度mm | 重量g | 延长线 | 控制器 | 2D尺寸图 |
FL-B-50X19R/G/B/W | 24V | 0.9W | 1.5W | 50 | 19 | 45 | FL-D 2/3/5/10 | FL-DC-48-2 FL-AC-48-2 FL-AC-96-4 FL-ACD/FL-DCD等数字控制器 | 下载 |
FL-B-80X19R/G/B/W | 24V | 1.7W | 2.3W | 80 | 19 | 58 | 下载 | ||
FL-B-100X19R/G/B/W | 24V | 2W | 2.6W | 100 | 19 | 71 | 下载 | ||
FL-B-144X19R/G/B/W | 24V | 3W | 3.5W | 144 | 19 | 85 | 下载 | ||
FL-B-190X19R/G/B/W | 24V | 3.6W | 4.3W | 190 | 19 | 107 | 下载 | ||
FL-B-200X20R/G/B/W | 24V | 4.6W | 5.2W | 200 | 20 | 240 | 下载 | ||
FL-B-300X20R/G/B/W | 24V | 6.9W | 7.8W | 300 | 20 | 337 | 下载 | ||
FL-B-400X20R/G/B/W | 24V | 9.3W | 10.4W | 400 | 20 | 422 | 下载 | ||
FL-B-500X20R/G/B/W | 24V | 11.5W | 12.9W | 500 | 20 | 522 | 下载 | ||
FL-B-600X20R/G/B/W | 24V | 13.8W | 15.5W | 600 | 20 | 620 | 下载 | ||
FL-B-700X20R/G/B/W | 24V | 16.1W | 18.1W | 700 | 20 | 700 | 下载 | ||
FL-B-800X20R/G/B/W | 24V | 18.4W | 20.7W | 800 | 20 | 795 | 下载 | ||
FL-B-900X20R/G/B/W | 24V | 20.7W | 23.3W | 900 | 20 | 882 | 下载 | ||
FL-B-1000X20R/G/B/W | 24V | 23W | 25.9W | 1000 | 20 | 1044 | 下载 | ||
FL-B-67X30R/G/B/W | 24V | 2.3W | 3.4W | 67 | 30 | 112 | 下载 | ||
FL-B-86X30R/G/B/W | 24V | 3.6W | 5.1W | 86 | 30 | 136 | 下载 | ||
FL-B-100X30R/G/B/W | 24V | 4W | 5.2W | 100 | 30 | 169 | 下载 | ||
FL-B-150X30R/G/B/W | 24V | 6.2W | 7.8W | 150 | 30 | 228 | 下载 | ||
FL-B-200X30R/G/B/W | 24V | 8W | 10.4W | 200 | 30 | 291 | 下载 | ||
FL-B-300X30R/G/B/W | 24V | 11.2W | 12W | 300 | 30 | 398 | 下载 | ||
FL-B-400X30R/G/B/W | 24V | 14.9W | 16W | 400 | 30 | 536 | 下载 | ||
FL-B-500X30R/G/B/W | 24V | 18.6W | 20W | 500 | 30 | 640 | 下载 | ||
FL-B-600X30R/G/B/W | 24V | 21.4W | 23W | 600 | 30 | 798 | 下载 | ||
FL-B-700X30R/G/B/W | 24V | 25W | 26.8W | 700 | 30 | 896 | FL-AC-144-2 | 下载 | |
FL-B-800X30R/G/B/W | 24V | 28.6W | 30.7W | 800 | 30 | 1045 | 下载 | ||
FL-B-900X30R/G/B/W | 24V | 32.2W | 34.5W | 900 | 30 | 1195 | 下载 | ||
FL-B-1000X30R/G/B/W | 24V | 35.8W | 38.4W | 1000 | 30 | 1320 | 下载 |
